Identification des composants d’un tableau électrique des années 1970
Après avoir passé des décennies à assurer le service, ces vieux boîtiers gris cachent souvent des technologies totalement dépassées qu’il convient de savoir décrypter avant d’envisager des travaux.
Reconnaissance des fusibles à vis et supports en porcelaine
Vous identifierez sans peine des cartouches fusibles de type Doria. Ces formes cylindriques caractéristiques imposent un système de vissage manuel, un usage systématique bien avant l’arrivée de nos disjoncteurs modernes.
Analysez ensuite l’état des supports en céramique ou porcelaine blanche. Cherchez activement des fissures ou des traces de suie noire. Ces signes indiquent une surchauffe dangereuse.
Inspectez la bakélite qui entoure parfois les fusibles. Si elle s’effrite sous vos doigts, le matériau est cuit par le temps.
Analyse du câblage d’époque et codes couleurs obsolètes
Identifiez les fils isolés sous coton ou soie tressée. Ces conducteurs sont très fréquents dans les maisons des années 70. L’isolant devient extrêmement cassant avec les années. Il finit par tomber en poussière au moindre contact.
Observez aussi les gaines en caoutchouc durci. Elles perdent toute souplesse et créent des courts-circuits internes invisibles.
Notez l’absence de vert-jaune pour la terre. Le rouge ou le gris servaient parfois de neutre, créant une confusion totale.
Diagnostic des mécanismes de commande rotatifs et à levier
Évaluez avec soin les anciens interrupteurs de sectionnement rotatifs. Le ressort interne fatigue souvent avec l’âge. La coupure de l’alimentation devient alors dangereusement aléatoire ou incomplète.
Vérifiez les dispositifs à levier en métal. Ils ne possèdent aucune protection différentielle moderne. Un simple blocage mécanique peut empêcher la coupure en cas d’urgence.
Recensez les éléments hors d’usage. Si le levier résiste, le mécanisme est grippé et doit être remplacé.
3 risques majeurs liés à l’obsolescence d’une installation d’époque
Au-delà de l’aspect esthétique vieillot, ces équipements posent de réels problèmes de sécurité qui peuvent transformer un simple court-circuit en sinistre majeur.
Problématique du neutre commun et dangers d’échauffement
Le regroupement systématique des fils neutres sur une unique barrette constituait une norme usuelle durant la décennie 1970. Cette configuration technique obsolète engendre pourtant une surcharge critique des câbles de retour de courant.
Une connexion défaillante sur ce bornier commun génère inévitablement des arcs électriques dangereux. L’accumulation thermique résultante provoque la fusion des isolants adjacents, augmentant considérablement la probabilité d’un départ de feu.
Les statistiques de l’ONSE confirment d’ailleurs que 25% des incendies sont d’origine électrique.
Absence de mise à la terre et risques d’électrocution
Il est impératif d’identifier les circuits dépourvus du conducteur de protection vert-jaune. Si les pièces d’eau bénéficiaient parfois d’une protection dans les années 70, les chambres et le séjour en restent souvent démunis, créant un risque majeur de contact indirect mortel.
L’humidité aggrave ce danger, notamment en présence d’eau dans le vide sanitaire ou de remontées capillaires.
Les conséquences directes incluent :
- Risque d’électrisation
- Absence de protection des appareils
- Défaut d’isolement non détecté
Insuffisance de puissance face aux usages domestiques actuels
L’inadaptation de ces installations aux équipements modernes comme les plaques à induction ou les sèche-linge est flagrante. Les fusibles d’époque, sous-dimensionnés, fondent ou sautent systématiquement.
Le réseau électrique n’étant pas dimensionné pour supporter le fonctionnement simultané de plusieurs appareils énergivores, les déclenchements intempestifs se multiplient. Cette contrainte fatigue inutilement les composants internes du tableau de répartition.
Pourtant, le chauffage électrique a explosé, augmentant la demande énergétique résidentielle.
Exigences de la norme NF C 15-100 pour la mise en conformité
Rôle des interrupteurs différentiels 30 mA de type A et AC
La protection contre les fuites de courant reste une priorité absolue. Le différentiel 30 mA coupe le circuit avant l’accident. Il sauve littéralement des vies en cas de défaut.
Le type A est désormais obligatoire pour les circuits de cuisson et lave-linge. Il détecte les courants de fuite à composante continue. C’est une exigence stricte de la norme actuelle.
Le type AC justifie sa place pour les prises standards. Il protège efficacement l’éclairage et les circuits classiques de la maison.
Remplacement des coupe-circuits par des disjoncteurs divisionnaires
La protection magnétothermique moderne change la donne pour votre sécurité. Le disjoncteur protège à la fois contre les surcharges et les courts-circuits. Il est bien plus précis qu’un vieux fusible. Sa réactivité évite l’échauffement des câbles dans les murs.
Le réarmement devient un jeu d’enfant pour tous. Un simple clic suffit pour remettre le courant après un défaut.
Vous pouvez installer un Schneider tableau électrique pour illustrer le matériel moderne. Cela garantit une installation durable et certifiée.
Installation d’une Gaine Technique Logement pour la centralisation
La structure GTL centralise l’installation électrique. C’est une goulotte verticale qui regroupe toutes les arrivées. Elle doit mesurer au moins 60 cm de large en théorie selon l’ETEL.
Elle permet d’organiser les réseaux de puissance et de communication. La GTL sépare les courants forts des courants faibles. Cela évite les interférences et facilite la maintenance future de l’installation.
Cette installation assure plusieurs fonctions de sécurité vitales :
- Accessibilité des organes
- Zone de coupure d’urgence
- Protection mécanique des câbles
Dimensionnement et configuration du nouveau tableau de répartition
Une fois les principes de la norme compris, il s’agit de passer à la pratique en dimensionnant correctement votre future installation.
Calcul du nombre de rangées et réserve obligatoire de 20%
Évaluez d’abord vos besoins précis selon le nombre de circuits existants. Chaque pièce de la maison nécessite désormais des protections totalement dédiées. Un tableau trop petit devient vite un véritable cauchemar à câbler proprement.
Anticipez dès maintenant les évolutions futures de votre installation électrique. La norme NF C 15-100 impose une réserve de 20 % d’emplacements libres. C’est indispensable pour ajouter une borne de recharge plus tard.
Appliquez strictement cette règle de l’espace libre dans le coffret. Cela permet une meilleure dissipation thermique vitale entre les modules.
Calibrage des protections selon la nature des circuits spécialisés
Attribuez des disjoncteurs 16A pour l’éclairage et les prises de courant. Les prises classiques demandent également du 16A ou 20A selon la section utilisée. Un mauvais calibrage peut provoquer un incendie, car le fil doit toujours supporter plus que le disjoncteur.
Réservez le calibre 20A pour le four ou le lave-vaisselle. Ces appareils chauffent fort et tirent beaucoup d’intensité au démarrage.
Installez impérativement un disjoncteur 32A pour vos plaques de cuisson. Ce circuit spécifique nécessite une section de câble de 6mm².
Intégration de modules complémentaires contre les surtensions
Justifiez l’utilité d’un parafoudre pour sécuriser l’installation. Il protège vos équipements électroniques sensibles contre les effets destructeurs de la foudre. C’est d’ailleurs obligatoire dans de nombreux départements français aujourd’hui.
| Circuit | Calibre Disjoncteur | Section de câble |
|---|---|---|
| Éclairage | 10A / 16A | 1.5mm² |
| Prises | 16A / 20A | 1.5mm² / 2.5mm² |
| Four | 20A | 2.5mm² |
| Plaque | 32A | 6mm² |
| Chauffe-eau | 20A | 2.5mm² |
Prévoyez dès aujourd’hui des circuits spécifiques pour véhicule électrique. Anticiper ce besoin évite de refaire tout le tableau dans deux ans.
Étapes de réalisation et validation technique des travaux
Le matériel est choisi et le plan est désormais prêt. Il ne reste plus qu’à orchestrer le chantier avec méthode et à valider sa conformité technique.

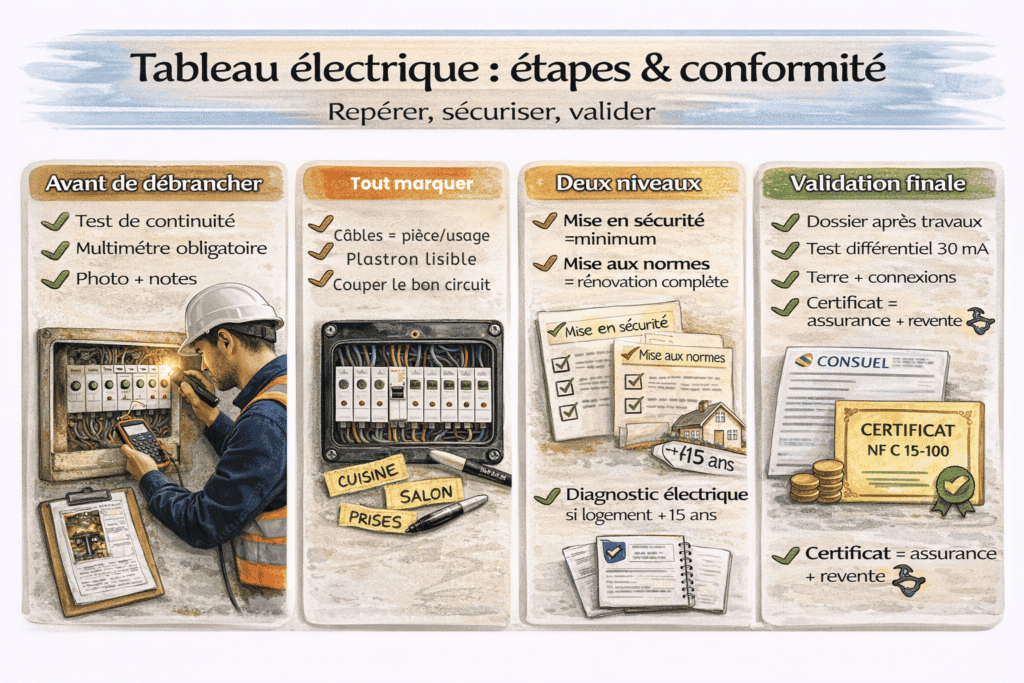

Méthodologie de repérage et d’étiquetage des circuits existants

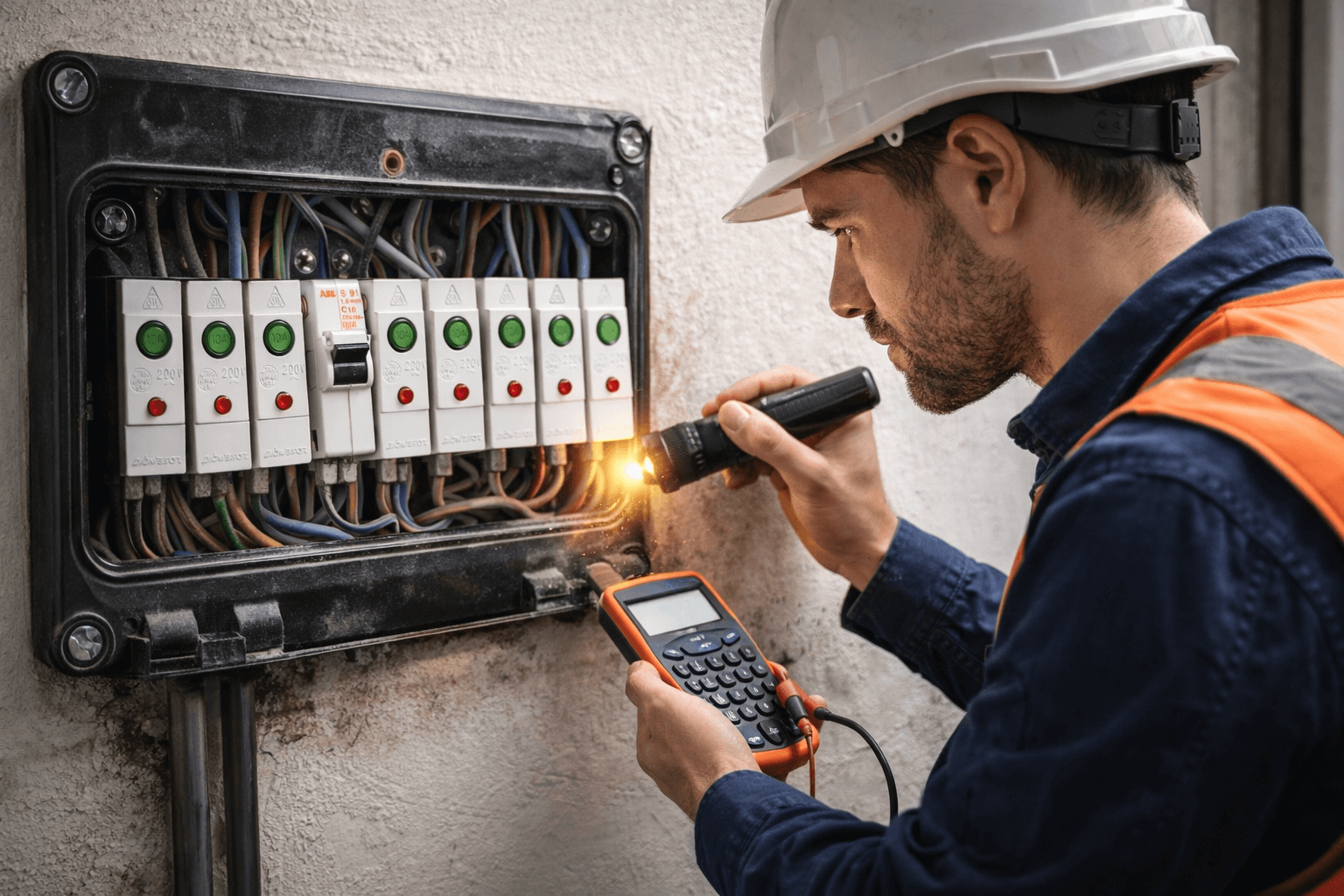

Il est impératif de procéder minutieusement aux tests de continuité sur l’installation. Vous devez absolument identifier chaque fil existant avant de tout débrancher. Utilisez un multimètre précis pour ne pas mélanger les lignes.
Pensez à documenter chaque départ vers les prises électriques. Un étiquetage précis fait gagner un temps précieux lors du remontage du tableau. Notez clairement la pièce correspondante sur chaque câble.
Il faut ensuite apposer une signalétique claire sur le capot. Le plastron doit permettre à n’importe qui de couper le bon circuit instantanément.
Distinction entre mise en sécurité et mise aux normes totale
Commençons par définir la mise en sécurité. Il s’agit de respecter six points fondamentaux pour éviter les risques immédiats. Ce n’est pas une rénovation complète. C’est souvent l’option choisie pour les petits budgets. Elle permet de louer un bien légalement.
Cette exigence minimale est souvent liée à la performance énergétique. Vérifiez le DPE E et obligations pour garantir la conformité locative.
Sachez aussi que le diagnostic électrique est obligatoire pour la vente de tout logement de plus de 15 ans. C’est une condition sine qua non.
Obtention de l’attestation de conformité délivrée par le Consuel
Vous devez préparer le dossier technique juste après les travaux. Le Consuel vérifie que tout respecte la norme NF C 15-100 à la lettre. C’est le juge de paix incontestable de votre installation.
Il est vital de comprendre le processus de vérification. Un inspecteur peut venir sur place pour tester les différentiels 30 mA. Il contrôle également la qualité des connexions et la mise à la terre.
Pensez enfin à valoriser le certificat obtenu. Ce document rassure les assurances habitation et facilite grandement une future revente immobilière.
La rénovation complète d’un tableau électrique typique de 1970 s’avère impérative pour éliminer les dangers liés aux fusibles à vis et à l’absence de terre. L’application rigoureuse de la norme NF C 15-100, via l’ajout de protections différentielles, garantit la sécurité des personnes tout en valorisant durablement le patrimoine immobilier.
FAQ
Comment identifier les composants caractéristiques d’un tableau électrique des années 1970 ?
L’identification d’une installation de cette époque repose sur la présence de coupe-circuits à fusibles de type Doria, reconnaissables à leurs cartouches cylindriques, et de supports en porcelaine ou en bakélite. Ces tableaux se caractérisent également par l’utilisation d’interrupteurs à commande rotative ou à levier métallique, ainsi que par une configuration en neutre commun où l’ensemble des fils neutres converge vers une barrette unique sans protection individuelle.
Quels sont les codes couleurs de câblage antérieurs à 1970 et leurs équivalences actuelles ?
Avant l’harmonisation par la norme NF C 15-100 en 1970, le conducteur de phase était généralement identifié par une gaine verte ou jaune, le neutre par du gris ou du blanc, et la terre par du rouge ou du noir. Les standards actuels imposent désormais le bleu pour le neutre, le bicolore vert-jaune exclusivement pour la terre, et le rouge, marron ou noir pour la phase. inversion historique des repères visuels nécessite impérativement une vérification par mesure.
Quelles sont les différences normatives entre les interrupteurs différentiels de type A et de type AC ?
L’interrupteur différentiel de type AC est conçu pour détecter les fuites de courant alternatif sur les circuits standards tels que l’éclairage et les prises de courant classiques. Le dispositif de type A, dont l’installation est obligatoire, assure une protection supplémentaire en détectant les courants de défaut à composante continue générés par certains appareils spécifiques. Son usage est imposé pour les circuits alimentant les plaques de cuisson, les lave-linge et les bornes de recharge pour véhicules électriques.
Quels sont les principaux risques liés à l’obsolescence d’un tableau électrique ancien ?
Les installations antérieures à 1991 présentent des déficits majeurs de sécurité, notamment l’absence de protection différentielle 30 mA, exposant les occupants à des risques d’électrocution. La vétusté des matériaux, telle que le durcissement des isolants ou la fragilité des éléments en porcelaine, accroît le danger de contacts directs. De plus, la pratique du neutre commun engendre des risques d’échauffement des conducteurs, pouvant conduire à des départs de feu.
Quelles exigences la norme NF C 15-100 impose-t-elle pour la mise en conformité du tableau ?
La mise aux normes implique le remplacement des fusibles par des disjoncteurs divisionnaires et l’installation d’au moins deux interrupteurs différentiels. Le tableau doit être positionné dans une Gaine Technique Logement (GTL) et disposer d’une réserve de 20 % d’emplacements libres pour les évolutions futures. La norme exige également la présence d’une mise à la terre sur l’ensemble des circuits et un étiquetage précis de chaque départ.
